更新日:2024年4月1日
○基本的な考え方
視覚障がい者が踏切道を通行する際、単路部と踏切道を誤認することが重大な事故につながるおそれがあるため、踏切道の存在を認識し安全に通行できるよう、視覚障害者誘導用ブロック及び踏切道内誘導表示を設けます。
○整備指針
(1)種類は以下とする。
(2)形状・寸法は以下とする。

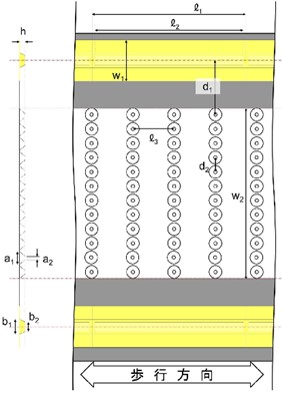

歩道等及び自転車歩行者専用道路等の幅員が概ね2m以上の場合
記号 | 項目 | 寸法(mm) |
l1 | 線状突起の底面長 | l2+10 |
l2 | 線状突起の上面長 | 270以上 |
l3 |
点状突起の中心間距離(歩行方向) |
75 |
w1 | 着色範囲(黄色) | 75 |
w2 | 着色範囲(白) | 320 |
d1 |
線状突起と最外列の点状突起の中心間距離 |
100 |
d2 | 点状突起の中心間距離(歩行方向の直角方向) | 26 |
a1 | 点状突起の底面経 | 23 |
a2 | 点状突起の上面径 | 6 |
b1 | 線状突起の底面幅 | b2+10 |
b2 | 線状突起の上面幅 | 17 |
h | 突起の高さ | 5 |

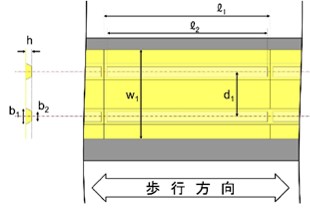

歩道等及び自転車歩行者専用道路等の幅員が概ね2m未満の場合
記号 | 項目 | 寸法(mm) |
l1 | 線状突起の底面長 | l2+10 |
l2 | 線状突起の上面長 | 270以上 |
w1 | 着色範囲(黄色) | 150以上 |
d1 | 線状突起の中心間距離 | 75 |
b1 | 線状突起の底面幅 | b2+10 |
b2 | 線状突起の上面幅 | 17 |
h | 突起の高さ | 5 |
(3)材質・色彩は以下とする。
○整備水準

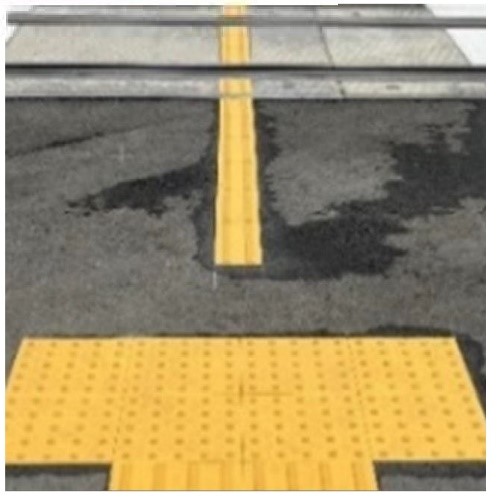

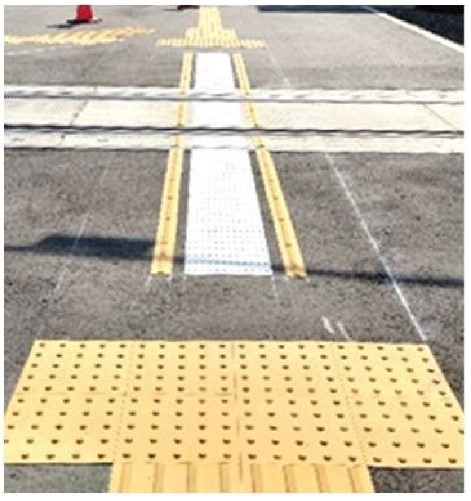

○整備事例
